La máquina perfiladora de correas CZ, también conocida como máquina perfiladora de correas C&Z, máquina formadora de correas CZ o máquina perfiladora de correas CZ, es un tipo de maquinaria utilizada para fabricar correas metálicas en la industria de la construcción. Las correas son una parte esencial de la estructura del edificio, ya que brindan soporte al techo y soportan el peso del edificio. La máquina perfiladora de correas CZ fabrica correas en un proceso que implica laminar láminas de metal hasta darles la forma y el tamaño deseados.
Esta máquina formadora de correas CZ puede ayudar a los usuarios a producir correas de alta calidad de manera eficiente y tiene una flexibilidad excelente y ventajas obvias para satisfacer diferentes necesidades de producción en términos de tamaño y forma. Cuando cambia de correa c a correa z, solo necesita cambiar la dirección de los rodillos. Basados en sistemas de control de alto rendimiento, la precisión del producto final está garantizada de manera efectiva, mientras que también se puede mejorar la eficiencia de la producción. En el servicio posventa, brindaremos soporte técnico integral para ayudar a los clientes a resolver diversos problemas encontrados durante el uso.
Características y ventajas
* Máquina de correas regulables tipo Z, C, con desenrollador hidráulico o desenrollador manual.
* Máquina perfiladora de correas ajustable de C-80mm a 300 mm y Z-120mm a 300 post punzonado y post corte.
* Esta máquina de correas CZ tiene buena durabilidad y resistencia al agrietamiento porque está hecha de materiales metálicos de alta calidad y ha sido sometida a múltiples tratamientos superficiales.
* Nuestra máquina perfiladora de correas CZ está automatizada, lo que hace que el proceso de producción sea más rápido y eficiente.
* La máquina formadora de correas CZ puede producir correas en diferentes tamaños, formas y espesores, lo que permite flexibilidad de producción para satisfacer diferentes necesidades de construcción.
* A través de un sistema de control simple, los operadores pueden cambiar fácilmente los parámetros de producción, lo que efectivamente ahorra tiempo de producción y reduce la intensidad de la mano de obra.
* Los componentes principales provienen de proveedores de renombre internacional, con el objetivo de garantizar estabilidad y durabilidad a largo plazo.
* El dispositivo de corte hidráulico no solo reduce el desperdicio de material sino que también proporciona resultados de corte más precisos.
La máquina CZ Purlin consta de las siguientes piezas
* Dispositivo de alimentación y nivelación
* Sistema de conformado rodante
* Punzonado y corte hidráulico
* Marco de soporte de resultados del producto
* Sistema de control PLC
Cuando cambiamos de correa c a correa z, solo es necesario cambiar la dirección de los rodillos.
Componentes y parámetros principales
El peso aproximado de la máquina debe ser: 9.0TM
Dimensión aproximada de la máquina: (largo) 10m × (ancho) 1,4m × (alto) 1,8m
desenrollador
Tipo de desenrollador: Desenrollador hidráulico o manual (precio por ambos)
Capacidad de peso del desbobinador: 5.0T
Dispositivo alimentador y nivelador.
Esto se utiliza para aplanar el material antes de introducirlo en la máquina formadora.
Sistema de perfilado.
● Tipo de motor principal: motor trifásico
● Potencia del motor principal: 15 KW
● Velocidad de formación: 10-15m/min
● Material del rodillo: GCr15
● 18 grupos de rodillos
● Material del eje principal: 40Cr
(El eje principal se pule y se trata térmicamente, seguido de un cromado)
●Diámetro del eje principal: 70 mm

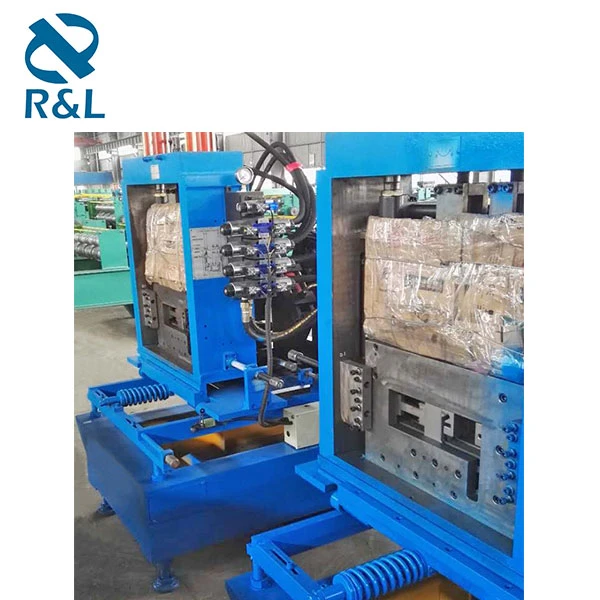

Punzonado y corte hidráulico (post-formación de rollos)
● Tipo de punzonado: Punzonado hidráulico
● Material de perforación: SKD11
● Troquel de punzonado: SKD11
● Tipo de corte: Corte hidráulico
(Se pueden aplicar peajes de esquila separados para 100-200 y para 200-300)
● Motor hidráulico: 7,5 KW
● Presión hidráulica: 20MPa
Sistema de control de movimiento PLC
● Controle la cantidad, la longitud de perforación y la longitud de corte automáticamente
● La máquina debe pararse mientras está cortando.
Medidas automáticas de longitud y recuento de cantidades (precisión +-2mm/+-1mm)
● Voltaje: 415 V, trifásico 50 HZ
● Tamaño de la placa de control PLC (PLC: 700 mm (largo) × 1000 mm (alto) × 300 mm (ancho))
● Fabricante de PLC
Marco de apoyo para los resultados
La longitud del marco de soporte del producto: 6 mtr.
Notas
La máquina debe tener una garantía de 12 meses a partir de la fecha de instalación.
Dibujo De Perfil
Presentación de vídeo
