La máquina perfiladora de vigas metálicas juega un papel crucial en la industria de la construcción al proporcionar un método rentable y eficiente para fabricar vigas metálicas y canales C utilizados en diversas aplicaciones de construcción. Su capacidad para producir componentes metálicos de alta calidad con precisión y velocidad lo convierte en un equipo esencial en los procesos de construcción modernos.
Flujo de proceso
Desenrollador - Alimentación-Nivelación -Punzonado plano -Formación de rollos -Corte hidráulico -Recolección
Dibujo De Perfil
Según petición del cliente.
Equipos

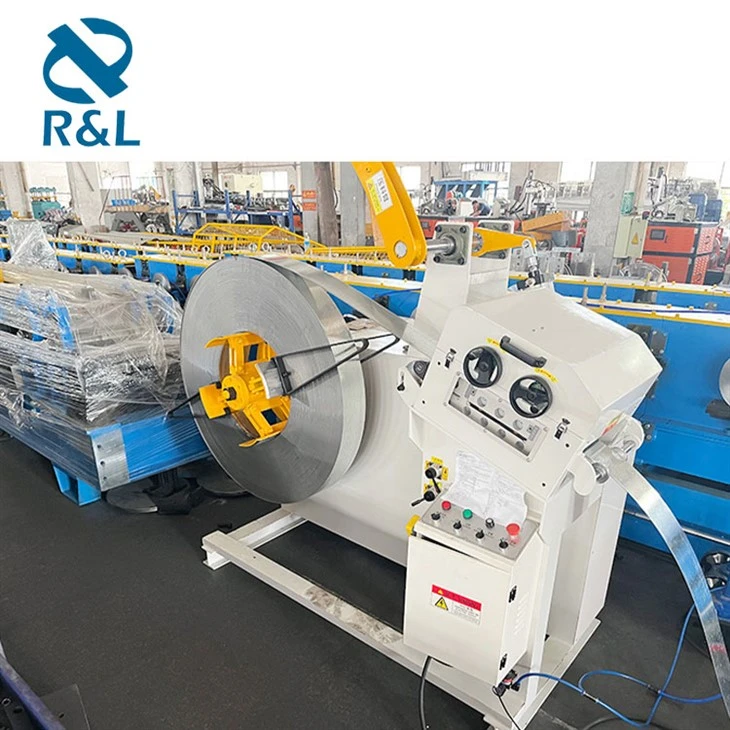

1. Desenrollador
* Desenrollador de un solo cabezal, carga la bobina desde un lado
* Desenrollador negativo
* Peso máximo de carga: 5000Kg
* Diámetro exterior máximo de la bobina: 1600 mm
* Ancho máximo: 500 mm
* Equipo hidráulico adquirido en Shanghai China
2. Alimentación y nivelación
* Desenrollador y luego vaya al rodillo guía (se puede ajustar de izquierda a derecha)
* Vaya a los rodillos de alimentación, el diámetro exterior es de ￠100 mm, los rodillos están hechos de acero 45#, templado a 48 grados -52 grados
* Nivelación: 3 rodillos superiores y 4 rodillos inferiores, tratamiento térmico de enfriamiento

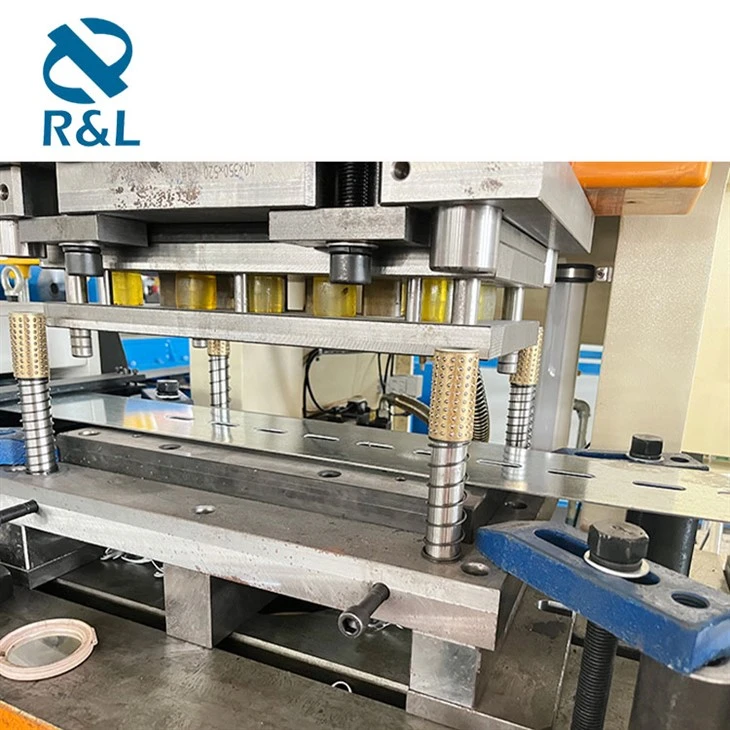

Perforación (se puede ajustar de izquierda a derecha)
* Punzonado hidráulico
* Diámetro de la bomba: ￠120 mm
* Presión de trabajo: 20mpa
* Material del troquel de punzonado: Cr12, templado a 58 grados -62 grados
* Potencia hidráulica: 7,5 KW
* Tamaño: 1,5 m (largo) *0. 9 m (ancho) * 1,2 m (alto)

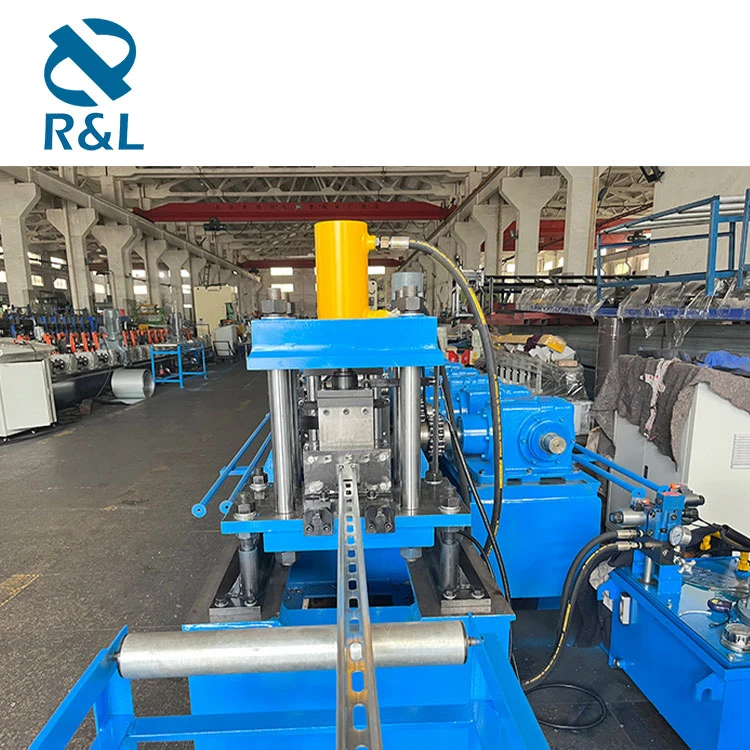

perfilado
* Potencia principal: 11KW
*Original: Changzhou, China
* Diámetro exterior del eje: ￠70 mm, acero 45#
* Material del rodillo: GCR15 temple a 58 grados -62 grados
* Estación:23
* Velocidad: 0m-15m/min(sin perforar)
* Inversor: Simphoenix (voltaje 380 V, 50 HZ)
*Panel de control PLC Panasonic
Corte
* Corte hidráulico
* Material de la hoja: Cr12, templado a 58 grados -62 grados
* Diámetro exterior de la bomba de aceite: 100 mm.
* Presión de trabajo: 20mpa
* Carrera de trabajo: 60 mm
Tamaño de la máquina
Longitud: 13,5 m; Ancho: 1m; Altura: 1,6 m
Mesa de colección
* Soldado con tubo cuadrado de 60 mm * 40 mm
* Especificación: Largo 1,5 m*Ancho 0.8m*Alto 0.6m-1m
Constituir
* Desenrollador negativo: 1 unidad
* Perfilado, incluyendo (alimentación. Nivelación, conformado, punzonado, PLC,
* Estación hidráulica, corte): 1 pieza
* Mesa de colección: 2 piezas
* Manual: 1 unidad
